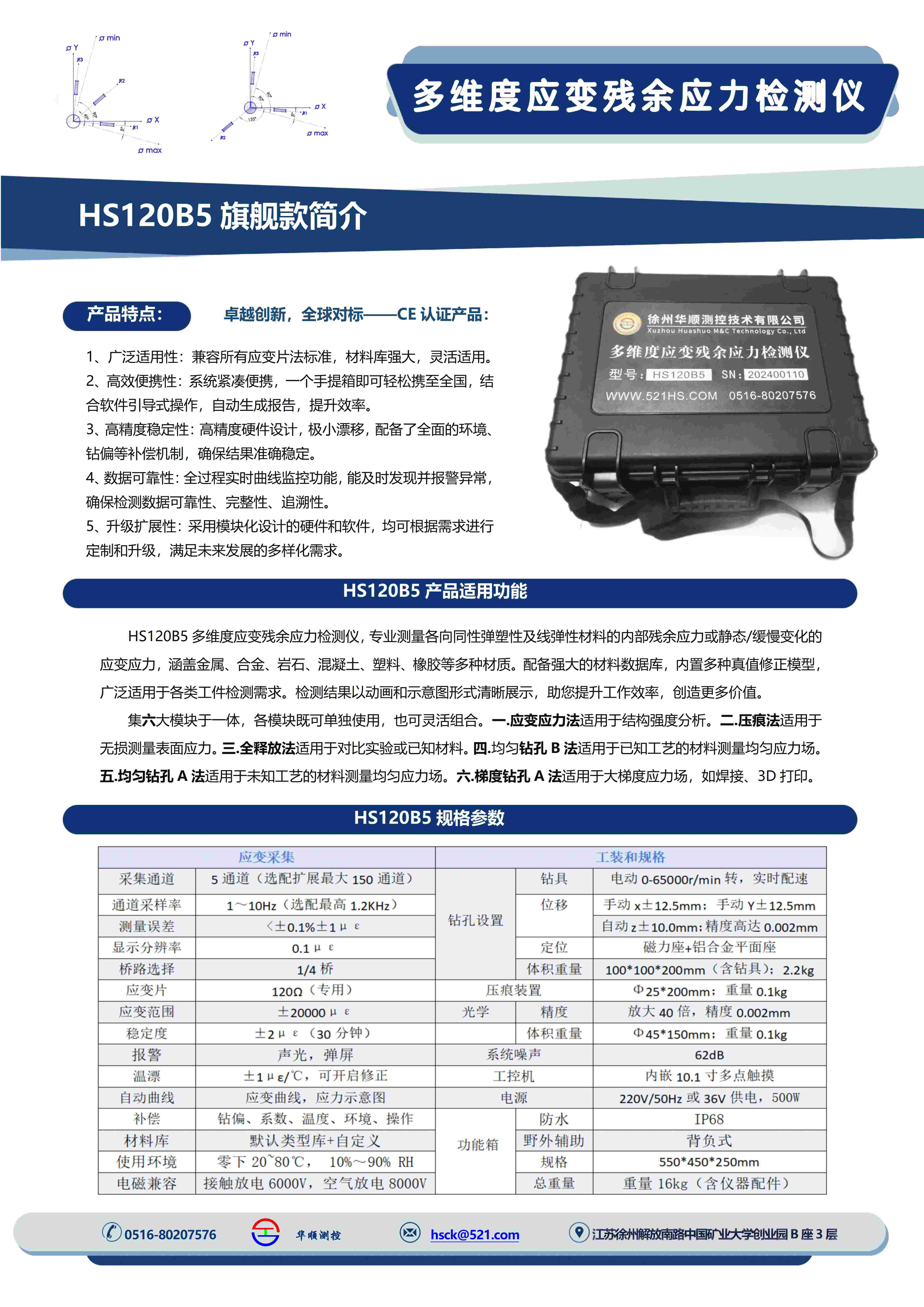

應變采集

工裝和規格

采集通道

5通道（選配擴展最大150通道）

鉆孔設置

鉆具

電動0-65000r/min轉，實時配速

通道采樣率

1～10Hz（選配最高1.2KHz）

 鉆孔設置

位移

手動x±12.5mm；手動Y±12.5mm

測量誤差

<±0.1%±1με

 鉆孔設置

 位移

自動z±10.0mm；精度高達0.002mm

顯示分辨率

0.1με

 鉆孔設置

定位

磁力座+鋁合金平面座

橋路選擇

1/4橋

 鉆孔設置

體積重量

100*100*200mm（含鉆具）；2.2kg

應變片

120Ω（專用）

壓痕裝置

Φ25*200mm；重量0.1kg

應變范圍

±20000με

光學

精度

放大40倍，精度0.002mm

穩定度

±2με（30分鐘）

光學

體積重量

Φ45*150mm；重量0.1kg

報警

聲光，彈屏

系統噪聲

62dB

溫漂

±1με/℃，可開啟修正

工控機

內嵌10.1寸多點觸摸

自動曲線

應變曲線，應力示意圖

電源

220V/50Hz或36V供電，500W

補償

鉆偏、系數、溫度、環境、操作

功能箱

防水

IP68

材料庫

默認類型庫+自定義

功能箱

野外輔助

背負式

使用環境

零下20~80℃， 10%～90% RH

功能箱

規格

550*450*250mm

電磁兼容

接觸放電6000V，空氣放電8000V

 功能箱

總重量

重量16kg（含儀器配件）
