電力高壓電纜封鉛ET檢測鉛封檢測方法與評估報告













本方案設計了高壓電纜鉛封渦流檢測方法（大量實驗數據對比和分析），以實現在不拆除鉛封外殼情況下進行檢測。保密等級4星。15050826325李家順  技術服務支持          技術專業，設備先進，服務周到。



    渦流檢測（Eddy current testing——ET）渦流檢測是建立在電磁感應原理基礎之上的一種無損檢測方法，適用于導電材料。當導體置于交變磁場之中，導體中就會有感應電流產生，這種電流稱為渦流。由于導體自身各種因素（如電導率、磁導率、形狀、尺寸和缺陷等）的變化，會導致感應電流的變化，



    典型實驗圖譜及數據 首先，根據理論分析，處于均勻外磁場中的導電長圓柱體內的磁場和渦流流動也是由實部和虛部?jī)刹糠纸M成。其實部表明磁場或渦流流動的幅值隨著電磁場進入圓柱體徑向深度的增加而衰減；虛部則表示磁場或渦流流動的相位隨著這個深度的增加而滯后，但兩者之間的關系不是線性的。

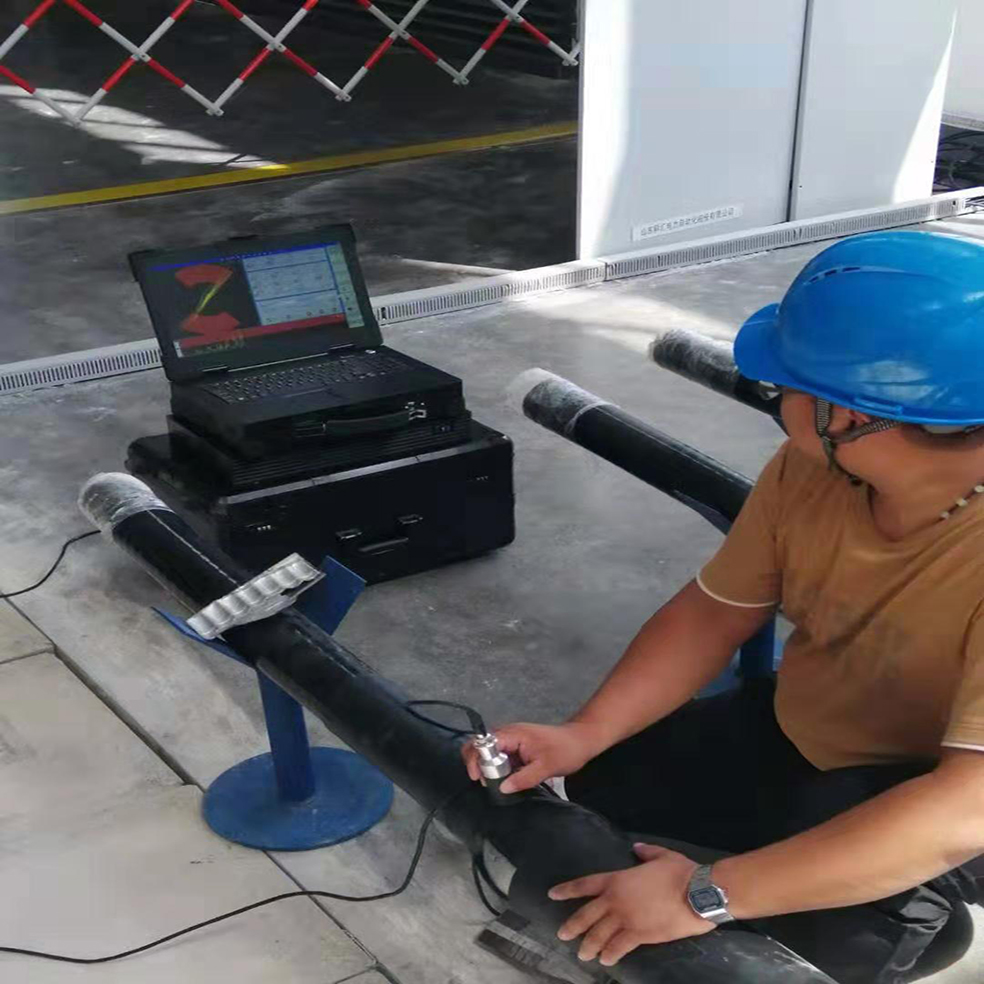

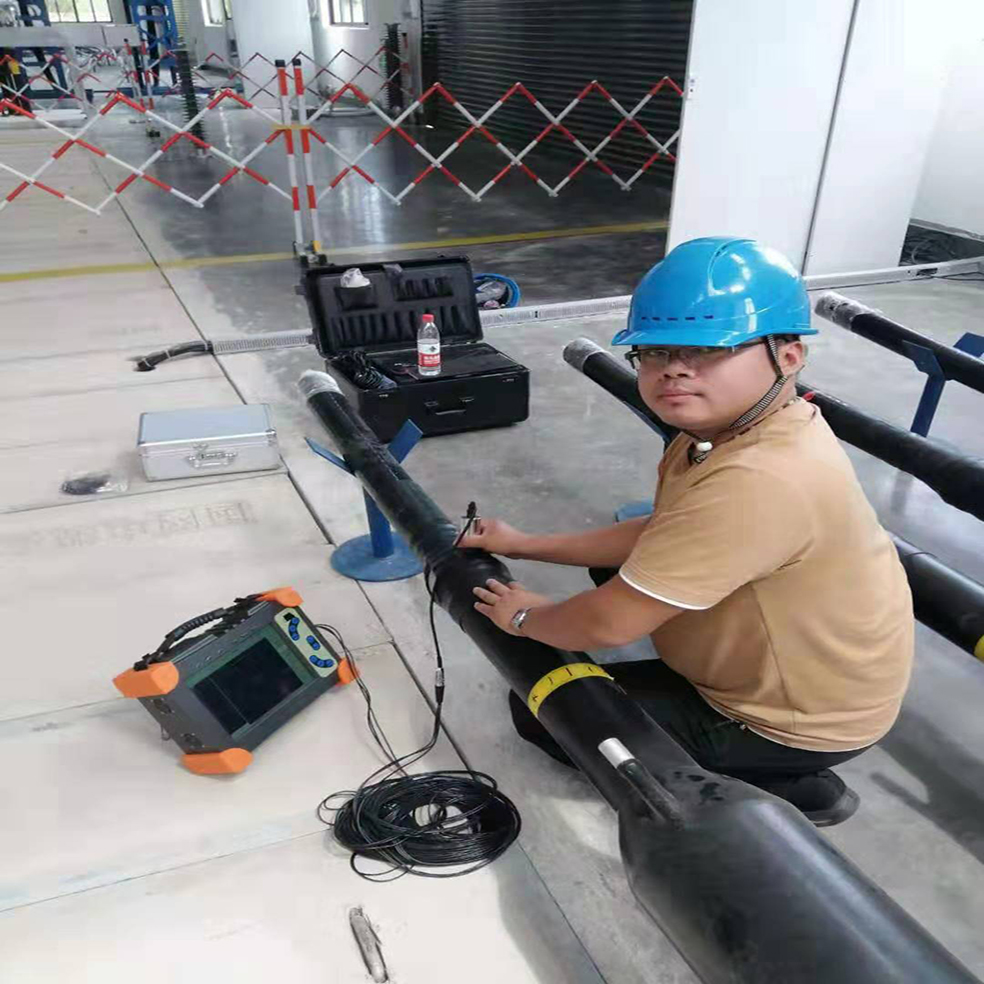

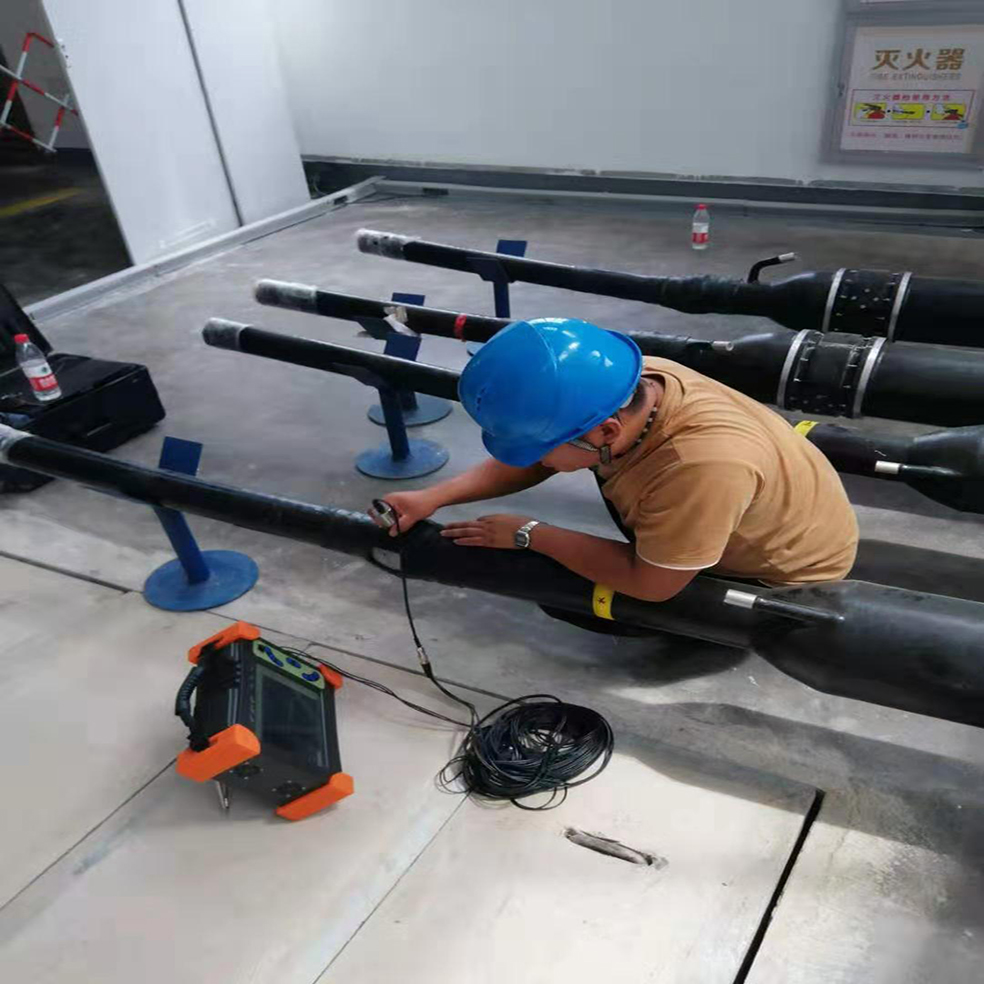

     隨后，進行初次試驗，試驗結果如下圖所示，左圖為在不拆除鉛封外殼情況下，鉛封無損傷處的檢測信號；右圖為在不拆除鉛封外殼情況下，鉛封損傷處的檢測信號。鑒于兩種情況下，所采集到的信號具有明顯的阻抗差異，因此，渦流檢測方法可用于不拆除外殼情況下對高壓電纜鉛封實施檢測。

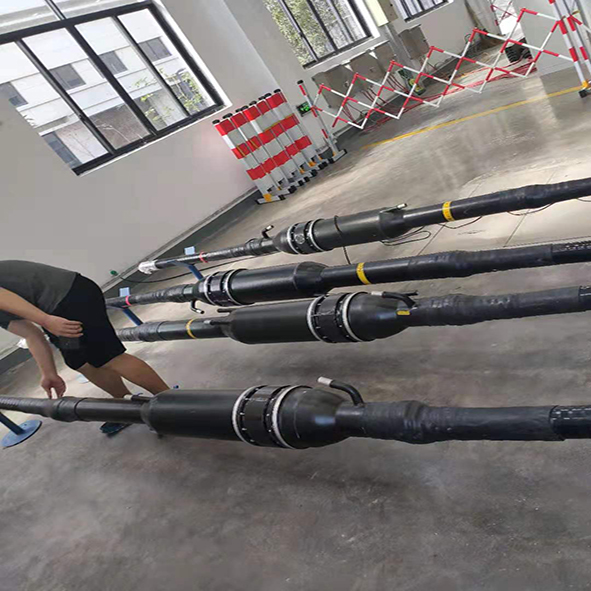

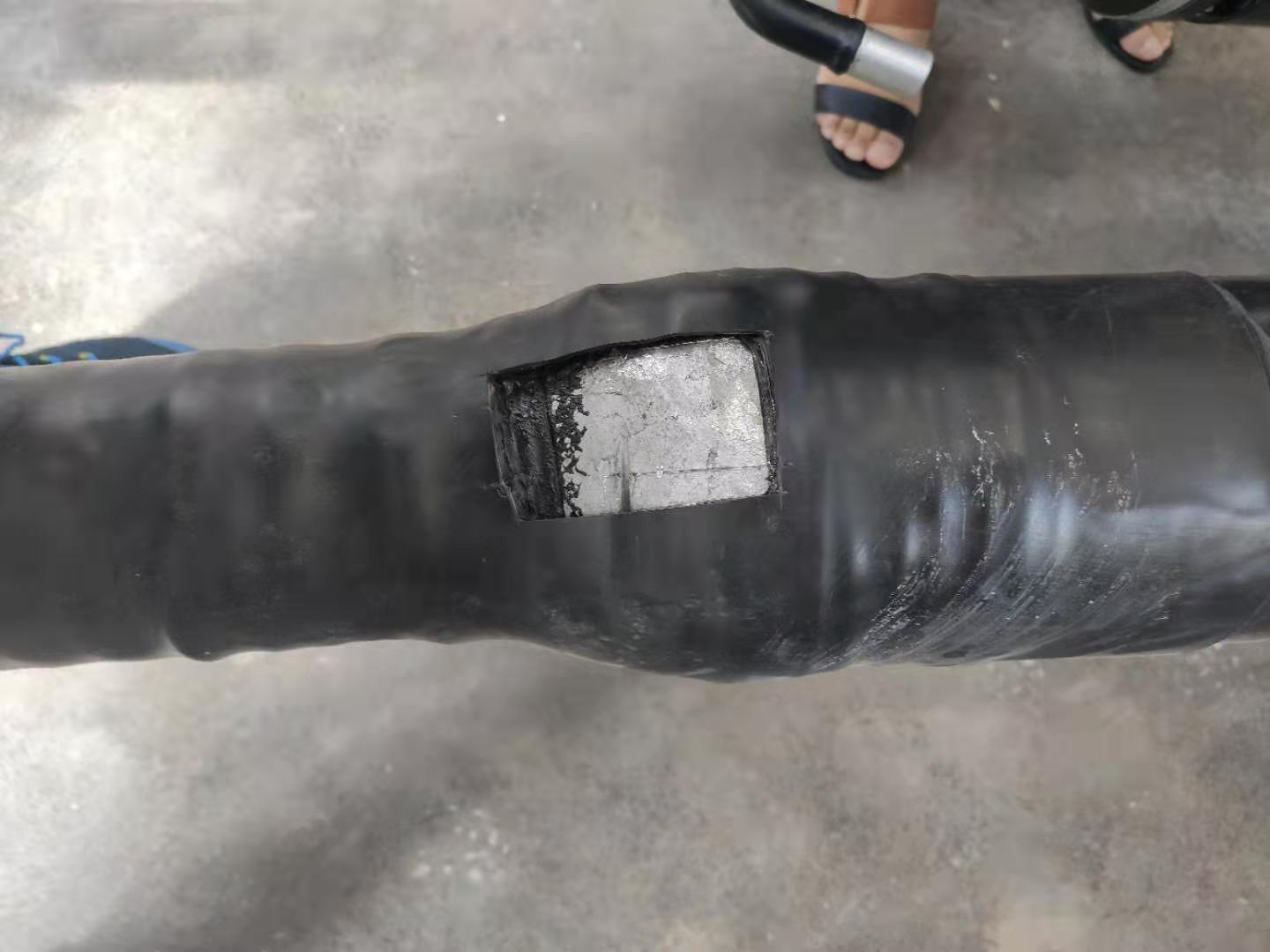

利用這種現象來判知導體性質、高壓電纜鉛封用來使附件的銅殼或尾管與電纜鋁護套電氣連接，同時起到密封防水作用。鉛封制作時，首先在高壓電纜鋁護套和中間接頭銅殼間高溫塘鉛一層圓弧狀的鉛，再在鉛表面緊繞2-3層防水包帶，之后熱縮一層護套。



實用性分析及局限 本方案所具備的實用性及特點：

1可實現不拆除外殼情況下對高壓電纜鉛封實施檢測。

2檢測速度快，對試樣檢測達到預期效果。

3表面、亞表面缺陷檢出靈敏度高。

4檢驗結果可以實時顯示和長期保存，并進行分析。

初次試驗的局限：

5 僅能提供初步的可行性判斷，尚不能進行檢測評價。

6 缺乏足夠的實驗數據來進行數據評估。
